一、系統背景

隨著智慧農業的發展，互聯網、大數據、人工智能等技術逐漸運用到了農業生產的各個環節，大大提高了勞動力、資本等各項生產要素資源的配置與利用效率。

借助物聯網，智慧農業構建了集環境監控、精準調節為一體的農業生產系統，可對不同的農業生產環境及對象進行監測監管，通過傳感設備檢測環境的物理參數，對土壤、蟲情、氣象、苗青、孢子等生產環境狀況進行實時動態監控，使之符合農業生產環境標準，這些新技術的應用將大大改善農產品品質，使其符合市場需求，可以實現供給與需求的有效對接，促進農業生產精細化、高效化、現代化發展。 同時系統配備了風吸式殺蟲燈，可高效殺蟲，綠色無污染。

二、系統組成

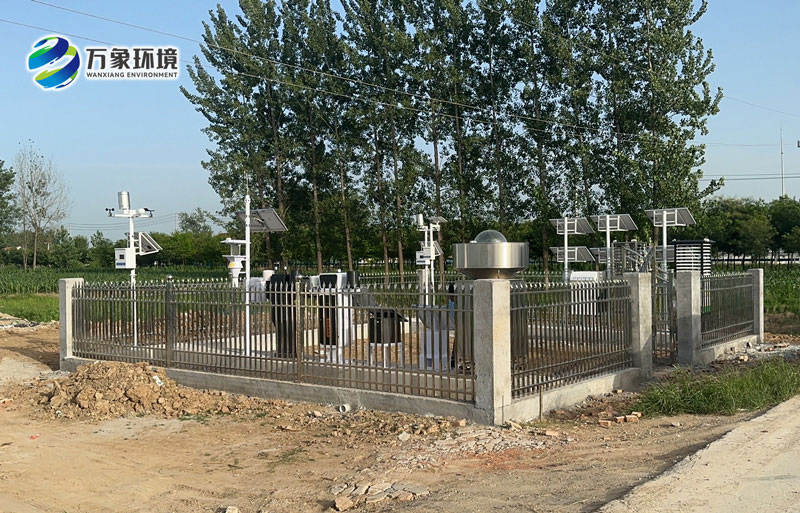

該系統由管式土壤墑情監測儀、蟲情測報燈、氣象站、視頻監控、圍欄、風吸式殺蟲燈、孢子捕捉儀、云平臺組成。

該系統可對農業大田的土壤溫度、土壤水分，病蟲狀況（病蟲種類、病蟲數量等），氣候狀況（空氣溫度、濕度、雨量、光照度、二氧化碳、風速風向等環境參數），作物長勢，孢子數目進行系統監測和管理，通過GPRS/4G或網口將數據上傳至測報平臺，管理人員可遠程實時查看各環境參數數據及趨勢，節省人力，并根據數據反饋作出相應調整，以保證農作物良好的生長態勢，助力農業生產。

三、平臺介紹

1.農業四情測報平臺是集蟲情、氣象、墑情、苗情、孢子監測為一體在線監控平臺。蟲情監測具有Al害蟲自動識別、遠程實時查看蟲情、蟲情在線分析、害蟲種類自動識別、區域蟲情統計、蟲情變化趨勢分析、設備監測等功能。氣象監測具有遠程實時查看氣象、在線分析氣象歷史數據的功能。墑情監測具有遠程獲取土壤墑情（如土壤溫濕度、水分、PH）數據、在線分析土壤墑情歷史數據的功能。苗情監測可實時查看作物長勢畫面。孢子自動捕捉儀采用光、電、數控技術，自動顯微成像全天候對所捕獲的病菌孢子自動拍攝。智能孢子捕捉設備包括高倍光學顯微成像系統，精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等技術手段，并實時將空氣中孢子圖片上傳到指定農業云平臺。

2.監控主頁顯示設備列表、大屏可視化、地圖展示等菜單信息。顯示土壤墑情、蟲情、氣象監測圖標及設備的運行狀態。

3.蟲情監測包括實時蟲情、蟲情分析、害蟲種類、實時狀態、操作記錄五部分。

4.蟲情分析：可查詢到所選時間范圍內的圖片。

5.蟲情統計包括區域統計和趨勢分析。

區域分析：選擇區域，選擇時間后點擊查詢即可查詢出所選時間段區域內蟲情設備的害蟲數量。

趨勢分析：選擇區域，選擇時間后點擊查詢，即可查詢出區域內各害蟲種類數量的曲線變化。

6.氣象監測包括實時數據和歷史數據兩部分。

7.墑情監測包括實時數據和歷史數據兩部分。

8.系統管理包括設備管理、用戶管理、區域管理、系統日志四部分。

四、產品簡介

名稱:蟲情測報燈

符合標準：符合GB-T24689.1-2009標準圖像式蟲情測報工具。

主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。

工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。



五、主體結構

材質：整機噴塑

撞擊屏：高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。

顯示器：7寸安卓操作系統觸控顯示屏，支持整機實時狀態查看，工作模式調整，支持本機蟲害照片本地查看，并可通過本機設定參數。

六、參數

供電電壓：太陽能供電

啟動最大功率：≤200W；穩定工作功率：≤60W；待機功率≤5W；

整機尺寸：557mm*567mm*1634mm

通信方式：4G標配,網口（選配）

工作環境：0~70℃，0~95%（相對濕度）、無凝結

誘蟲光源：20W黑光燈管（主波長365nm）；燈管啟動時間≤5S；

遠紅外蟲體處理倉溫度：工作15分鐘后溫度可達85℃±5℃

絕緣電阻≥2.5M?（漏電保護）

攝像頭像素：500W，可清晰分辨每一個蟲體

七、功能說明

硬件工作流程：飛蟲受誘蟲光源吸引,進入百葉窗,撞向撞擊版(高透玻璃材質,完全符合國標),撞擊后掉入殺蟲倉,殺蟲倉高溫殺死蟲子后,殺蟲擋板翻轉,蟲子尸體掉進烘干倉進行高溫烘干,烘干完成后,烘干擋板翻轉,轉運烘干后的飛蟲尸體,使之掉在震動板上,震動板啟動,使之轉運到傳送帶上,傳送到將飛蟲尸體拍照后,完成-系列動作。

自動工作模式設置：在設定的工作時間段內，光照小于設定限制，且無雨雪情況下自動工作，其余時間不工作。此模式下可設置啟動工作時間，整機工作時長，拍照間隔，誘蟲燈開啟時長，雨雪延后時長，光照度下限值等參數，可通過軟件直接下發至設備端。

手動工作模式設置：可手動開關誘蟲燈、蟲雨擋板、殺蟲擋板、烘干倉擋板、移蟲裝置、震動裝置、拍照補光燈、手動拍照，可實時關閉殺蟲及烘干裝置。

自動蟲水分離：雨雪天氣自動識別停止工作，設備配置專門雨雪排出通道。

光控技術：晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態。

上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%

支持與服務器自動校時。

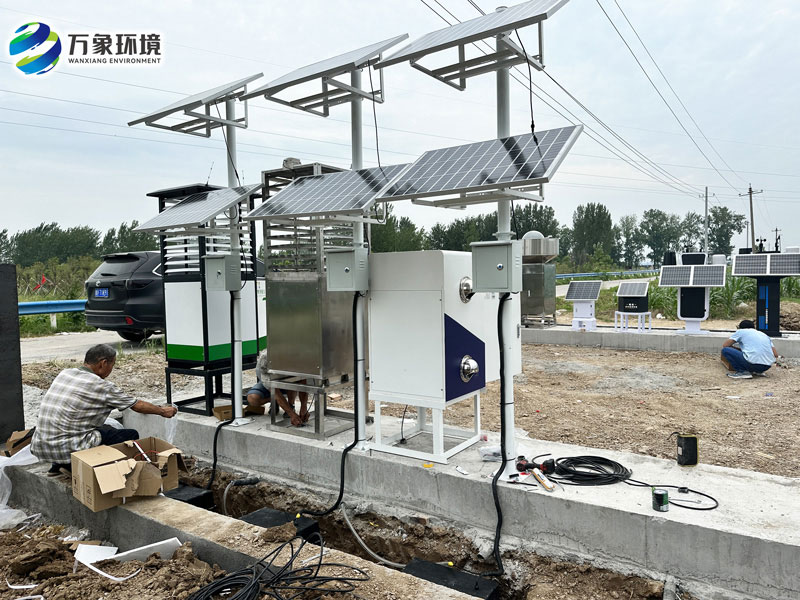

八、安裝方式

選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。

使用配件里的膨脹螺絲裝到打好8個孔位中。

將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手擰緊固定，即可。
